🔍 핵심 요약

  • 단일 칩(Monolithic) 설계의 물리적·경제적 한계를 극복하기 위해 데스크톱급 칩렛(Chiplet) 구조를 모바일 APU 영역으로 본격 확장.
  • CPU와 GPU 자원을 분리된 다이(Die)에 배치하여 제조 수율을 극대화하고, 열 밀도 분산을 통해 모바일 폼팩터에서의 지속 성능 유지력을 혁신.
  • 통합 메모리 컨트롤러와 고대역폭 인터커넥트 기술을 통해 외장 그래픽(dGPU) 수준의 연산 능력을 단일 패키지 내에서 구현하는 하이엔드 모바일 시장 재편 시도.

상세 분석

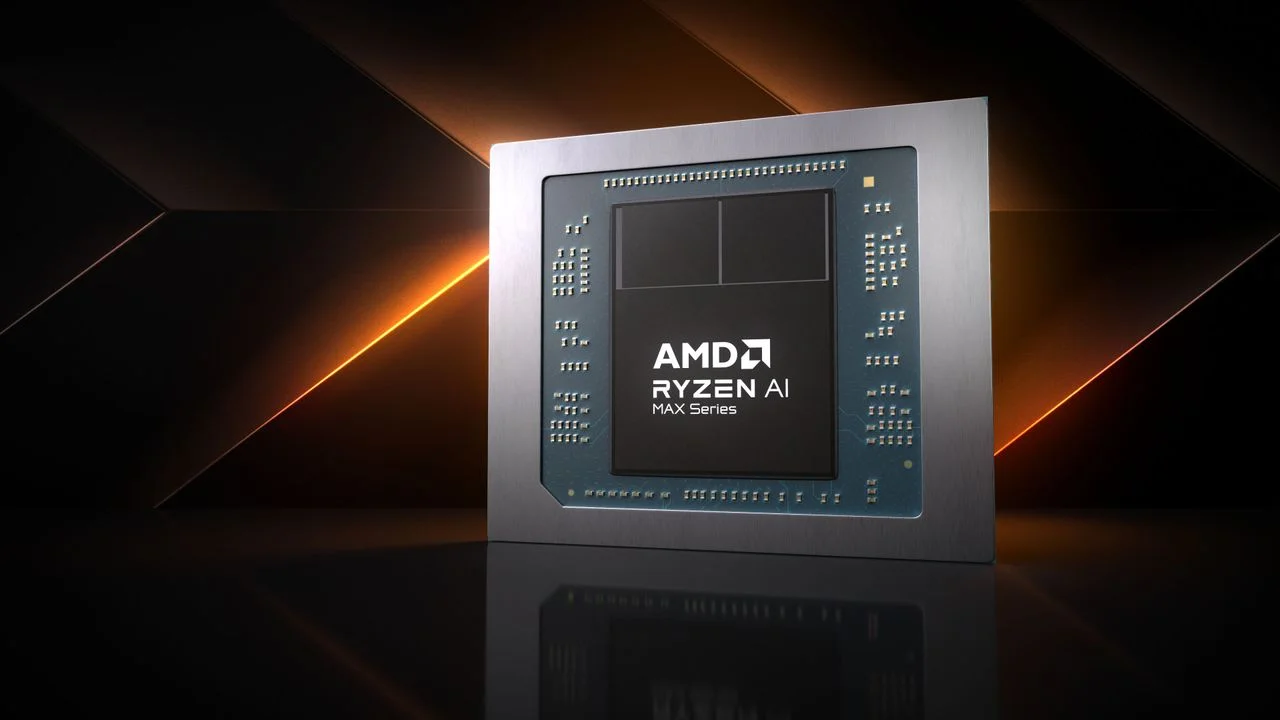

AMD의 ‘Strix Halo’는 현대 반도체 공정이 직면한 물리적 한계를 정면으로 돌파하려는 전략적 산물이다. 기존의 모노리식(Monolithic) APU 설계는 CPU와 GPU를 하나의 실리콘 다이에 통합하는 방식을 취해왔으나, 고성능 연산 유닛이 추가될수록 다이의 크기가 비대해져 수율(Yield) 저하와 제조 비용 상승이라는 벽에 부딪혔다. Strix Halo는 이러한 구조적 모순을 해결하기 위해 자사의 고성능 데스크톱 라인업에서 검증된 ‘칩렛(Chiplet)’ 아키텍처를 모바일 프로세서에 이식한다.

이는 단순히 여러 칩을 붙이는 것을 넘어, 연산 자원의 이질적 통합(Heterogeneous Integration)을 완성하는 기술적 도약이다.

기술적 관점에서 Strix Halo의 핵심은 ‘전력 밀도 관리’와 ‘설계 유연성’에 있다. CPU 코어와 GPU 영역을 물리적으로 분리된 다이에 제조함으로써 각 유닛이 요구하는 최적의 공정 노드를 선택적으로 적용할 수 있으며, 이는 전체 패키지의 열 분산 능력을 획기적으로 개선한다. 특히 모바일 기기에서는 국소 부위의 발열이 전체 시스템의 스로틀링(Throttling)을 유발하는데, 칩렛 구조는 열원을 분산시켜 더 높은 클럭 속도를 장기간 유지할 수 있게 한다.

또한, 고속 인터커넥트 기술을 통해 칩 간 데이터 병목 현상을 최소화함으로써, 기존 통합 그래픽의 한계였던 메모리 대역폭 문제를 해결하고 외장 그래픽 카드에 버금가는 픽셀 처리 능력을 확보한다.

이러한 변화는 노트북 제조 생태계에도 거대한 파급력을 미친다. OEM 제조사들은 더 이상 외장 GPU를 위한 추가 전원부(VRM)와 복잡한 냉각 파이프라인을 설계할 필요가 없어진다. 이는 기기의 경량화와 박형화를 가능케 하는 동시에, 메인보드 설계의 단순화를 통해 전체 제조 원가(BOM)를 절감하는 효과를 가져온다.

결과적으로 AMD의 Strix Halo는 ‘통합 그래픽은 저사양’이라는 고정관념을 파괴하며, 고성능 워크스테이션과 게이밍 노트북 시장에서 하드웨어 구성의 표준을 재정립하는 이정표가 될 것으로 전망된다.

시사점

칩렛 아키텍처의 APU 도입은 반도체 제조의 경제성을 확보하는 동시에, 모바일 기기의 물리적 한계를 극복하려는 필연적인 선택이다. 이는 하이엔드 노트북 시장에서 외장 GPU의 입지를 위협하며, ‘원칩(One-chip)’ 고성능 컴퓨팅 시대의 진정한 개막을 의미한다.
